इलेक्ट्रॉनिक सर्किट में हिस्टैरिसीस क्या है?

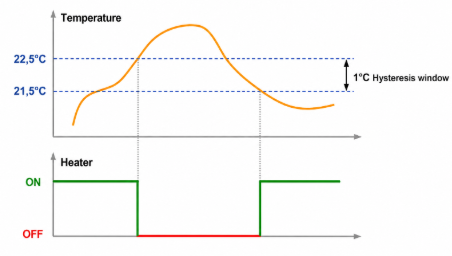

इलेक्ट्रॉनिक सर्किट में हिस्टैरिसीस एक ऐसी स्थिति को संदर्भित करता है जहां सिस्टम आउटपुट न केवल वर्तमान इनपुट स्थितियों पर बल्कि पिछले ऑपरेटिंग स्थितियों पर भी निर्भर करता है।एकल स्विचिंग थ्रेशोल्ड का उपयोग करने के बजाय, हिस्टेरेटिक सिस्टम आमतौर पर अलग-अलग सक्रियण और निष्क्रियकरण बिंदुओं के साथ काम करते हैं।इन सीमाओं के बीच का अंतर एक हिस्टैरिसीस विंडो बनाता है।

व्यावहारिक इलेक्ट्रॉनिक्स में, हिस्टैरिसीस एक स्मृति प्रभाव पैदा करता है।एक बार जब कोई उपकरण स्थिति बदलता है, तो इनपुट स्थितियों में विपरीत दिशा में थोड़ा उतार-चढ़ाव होने पर यह तुरंत रिवर्स नहीं होता है।यह व्यवहार सिस्टम को बदलती परिस्थितियों में अधिक पूर्वानुमानित संचालन बनाए रखने की अनुमति देता है।

हिस्टैरिसीस का व्यापक रूप से उपयोग किया जाता है:

• तुलनित्र सर्किट

• श्मिट ट्रिगर्स

• पावर इलेक्ट्रॉनिक्स

• चुंबकीय भंडारण प्रणालियाँ

• औद्योगिक नियंत्रण प्रणाली

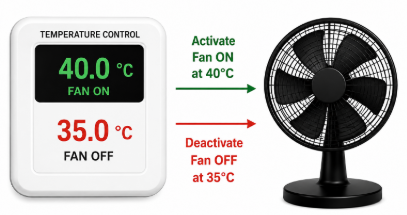

चित्र 2. स्थिर संचालन के लिए अलग-अलग ऑन और ऑफ थ्रेशोल्ड का उपयोग करके तापमान-नियंत्रित पंखा

उदाहरण के लिए, एक शीतलन पंखा सक्रिय हो सकता है 40°से लेकिन तब तक सक्रिय रहें जब तक तापमान नीचे न गिर जाए 35°से.अलग-अलग प्रयोग करना चालू और बंद सीमाएँ जब परिचालन स्थितियों में एक निर्धारित बिंदु के पास उतार-चढ़ाव होता है तो तेजी से साइकिल चलाने से रोकता है।

हिस्टैरिसीस के बिना, थ्रेशोल्ड स्तरों के पास काम करने वाले सिस्टम छोटे सिग्नल v ariat आयनों पर लगातार प्रतिक्रिया कर सकते हैं।यह व्यवहार रिले चैटर, गलत ट्रिगरिंग, अस्थिर संचालन और अत्यधिक स्विचिंग गतिविधि उत्पन्न कर सकता है।

उतार-चढ़ाव वाली परिस्थितियों में स्थिर निर्णय लेने का समर्थन करने की अपनी क्षमता के कारण, हिस्टैरिसीस आधुनिक इलेक्ट्रॉनिक डिजाइन में एक महत्वपूर्ण सिद्धांत बना हुआ है

वास्तविक प्रणालियों में हिस्टैरिसीस कैसे काम करता है

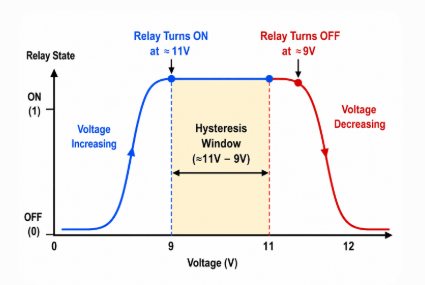

चित्र 3. रिले स्विचिंग व्यवहार एक हिस्टैरिसीस विंडो के साथ अलग-अलग चालू और बंद थ्रेशोल्ड दिखा रहा है

हिस्टैरिसीस का सबसे सरल उदाहरण रिले ऑपरेशन में दिखाई देता है।

कल्पना कीजिए ए 12V रिले एक परिवर्तनीय विद्युत आपूर्ति से जुड़ा हुआ।

रिले स्विचिंग व्यवहार

• वोल्टेज धीरे-धीरे 0V से बढ़ता है

• रिले लगभग 11V पर सक्रिय होता है

• वोल्टेज धीरे-धीरे कम हो जाता है

• रिले सक्रिय रहता है

• रिले अंततः 9V के पास बंद हो जाता है

सक्रियण और निष्क्रियकरण वोल्टेज के बीच के अंतर को कहा जाता है हिस्टैरिसीस विंडो.

रिले छोटे वोल्टेज परिवर्तनों पर तुरंत प्रतिक्रिया देने के बजाय अस्थायी रूप से अपनी पिछली स्थिति को बरकरार रखता है।यही सिद्धांत विद्युत शोर, वोल्टेज तरंग, विद्युत चुम्बकीय हस्तक्षेप (ईएमआई), और थर्मल उतार-चढ़ाव से प्रभावित प्रणालियों में दिखाई देता है।ये गड़बड़ी सिग्नल और परिचालन स्थितियों में छोटे वी ariat आयन पेश कर सकती हैं, जिससे हिस्टैरिसीस के बिना स्थिर थ्रेशोल्ड व्यवहार को बनाए रखना अधिक कठिन हो जाता है।

हिस्टैरिसीस उतार-चढ़ाव वाली परिस्थितियों में थ्रेशोल्ड निर्णयों को स्थिर करता है और अत्यधिक स्विचिंग घटनाओं को कम करता है जो घटक जीवनकाल को छोटा कर सकते हैं।यही कारण है कि हिस्टैरिसीस को जानबूझकर कई आधुनिक इलेक्ट्रॉनिक प्रणालियों में शामिल किया गया है।

हिस्टैरिसीस के मूल सिद्धांत और कारण

हिस्टैरिसीस की परिभाषित विशेषता है स्मृति व्यवहार.एक हिस्टेरेटिक प्रणाली वर्तमान स्थितियों और पूर्व परिचालन स्थितियों दोनों के अनुसार प्रतिक्रिया करती है।परिणामस्वरूप, बढ़ता हुआ इनपुट और घटता हुआ इनपुट अलग-अलग प्रतिक्रिया पथों का अनुसरण करता है।

इससे विशेषता का निर्माण होता है हिस्टैरिसीस लूप.

दर-निर्भर बनाम दर-स्वतंत्र हिस्टैरिसीस

विशेषता	दर-स्वतंत्र	दर-निर्भर
प्रतिक्रिया	अधिकतर अपरिवर्तित	गति के साथ बदलता रहता है
संवेदनशीलता	नीचा	ऊँचा
विशिष्ट अनुप्रयोग	स्थायी चुम्बक	पावर इलेक्ट्रॉनिक्स
इंजीनियरिंग उपयोग	चुंबकीय प्रतिधारण	गतिशील स्विचिंग विश्लेषण

हिस्टैरिसीस के मुख्य कारण

• चुंबकीय डोमेन संरेखण

चुंबकीय सामग्रियों में, बाहरी चुंबकीय क्षेत्र हटा दिए जाने के बाद भी सूक्ष्म चुंबकीय डोमेन आंशिक रूप से संरेखित रह सकते हैं।यह अवशिष्ट संरेखण एक स्मृति प्रभाव बनाता है जो चुंबकीय हिस्टैरिसीस व्यवहार में योगदान देता है।

• चार्ज ट्रैपिंग

सेमीकंडक्टर उपकरणों में, फंसे हुए विद्युत आवेश स्विचिंग प्रतिक्रियाओं में देरी कर सकते हैं और डिवाइस के व्यवहार को आंशिक रूप से पिछली विद्युत स्थितियों पर निर्भर कर सकते हैं।यह प्रभाव आमतौर पर मेमोरी प्रौद्योगिकियों और ट्रांजिस्टर-आधारित प्रणालियों में देखा जाता है।

• यांत्रिक और थर्मल प्रभाव

यांत्रिक गति और तापमान v ariat आयन इनपुट और आउटपुट व्यवहार के बीच विलंबित प्रतिक्रियाएँ प्रस्तुत कर सकते हैं।ये प्रभाव अक्सर रिले, सेंसर और तापमान-नियंत्रित प्रणालियों में देखे जाते हैं जहां भौतिक परिवर्तन सिस्टम के प्रदर्शन को प्रभावित करते हैं।

• सकारात्मक प्रतिक्रिया

कई इलेक्ट्रॉनिक सर्किट जानबूझकर फीडबैक नेटवर्क के माध्यम से हिस्टैरिसीस उत्पन्न करते हैं।सकारात्मक प्रतिक्रिया स्विचिंग थ्रेशोल्ड को बदल देती है और अधिक नियंत्रित व्यवहार बनाने में मदद करती है।बदलती परिस्थितियों में सिग्नल स्थिरता में सुधार के लिए इस दृष्टिकोण का व्यापक रूप से तुलनित्र, श्मिट ट्रिगर्स और परिचालन एम्पलीफायर सर्किट में उपयोग किया जाता है।

मैग्नेटिक हिस्टैरिसीस लूप्स को समझना

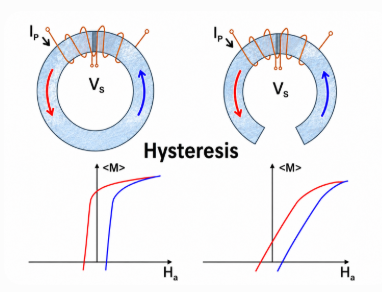

चित्र 4. चुंबकीय क्षेत्र बदलने के दौरान चुंबकीय हिस्टैरिसीस लूप विभिन्न चुंबकीयकरण पथ दिखा रहा है

चुंबकीय सामग्री हिस्टैरिसीस व्यवहार का सबसे स्पष्ट उदाहरण प्रदान करती है।चुंबकीय हिस्टैरिसीस तब होता है जब बाहरी चुंबकीय क्षेत्र को हटा दिए जाने के बाद सामग्री चुंबकीयकरण बनाए रखती है।

लौहचुंबकीय सामग्री जैसे कि लोहा, निकल, कोबाल्ट और सिलिकॉन स्टील स्वाभाविक रूप से इस प्रभाव को प्रदर्शित करते हैं क्योंकि क्षेत्र की स्थिति बदलने के बाद भी आंतरिक चुंबकीय डोमेन आंशिक रूप से संरेखित रह सकते हैं।

हिस्टैरिसीस लूप को समझना

हिस्टैरिसीस लूप इनके बीच संबंध का वर्णन करता है:

• चुंबकीय क्षेत्र की ताकत (एच)

• चुंबकीय प्रवाह घनत्व (बी)

बी = एफ(एच)

बढ़ते और घटते चुंबकीय क्षेत्र अलग-अलग रास्तों का अनुसरण करते हैं, जिससे एक बंद लूप बनता है जो चुंबकीय स्मृति व्यवहार को दर्शाता है।एक व्यापक हिस्टैरिसीस लूप आम तौर पर अधिक ऊर्जा हानि, बढ़ी हुई गर्मी उत्पादन और कम समग्र दक्षता का संकेत देता है।

ट्रांसफार्मर, मोटर और बिजली प्रणालियों के डिजाइन के दौरान हिस्टैरिसीस वक्रों की बारीकी से जांच की जाती है क्योंकि अत्यधिक नुकसान दीर्घकालिक थर्मल तनाव पैदा कर सकता है।

व्यावहारिक स्विच-मोड बिजली आपूर्ति में, फेराइट सामग्री को अक्सर प्राथमिकता दी जाती है क्योंकि उच्च-आवृत्ति संचालन के तहत सिलिकॉन स्टील का नुकसान काफी बढ़ जाता है।

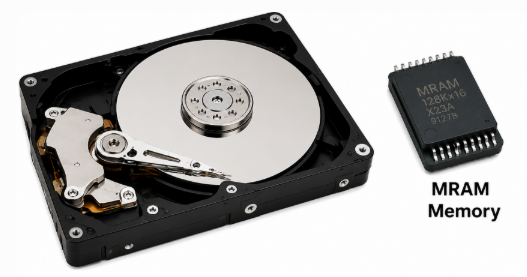

चित्र 5. डेटा प्रतिधारण के लिए हिस्टैरिसीस का उपयोग करने वाले चुंबकीय भंडारण उपकरण

डेटा संग्रहण में चुंबकीय हिस्टैरिसीस

हार्ड ड्राइव और चुंबकीय मेमोरी प्रौद्योगिकियां हिस्टैरिसीस पर निर्भर करती हैं।क्योंकि चुंबकीय सामग्री बिजली हटाने के बाद भी चुंबकीयकरण बनाए रखती है, जानकारी निरंतर विद्युत शक्ति के बिना भी संग्रहीत रहती है।

सामान्य उपयोग में हार्ड ड्राइव, मैग्नेटिक टेप सिस्टम और मैग्नेटोरेसिस्टिव रैंडम-एक्सेस मेमोरी (एमआरएएम) तकनीक शामिल हैं, जो सभी डेटा प्रतिधारण और गैर-वाष्पशील भंडारण क्षमताओं के लिए चुंबकीय हिस्टैरिसीस पर निर्भर करते हैं।

चुंबकीय कोर सामग्री और दक्षता तुलना

कोर सामग्री का चयन सीधे हिस्टैरिसीस नुकसान, दक्षता, गर्मी उत्पादन और ट्रांसफार्मर और स्विचिंग सिस्टम में दीर्घकालिक प्रदर्शन को प्रभावित करता है।परमाणु संरचना, सहवर्तीता, पारगम्यता और चुंबकीय अवधारण विशेषताओं में v ariat आयनों के कारण विभिन्न सामग्रियां चुंबकीय क्षेत्र पर अलग-अलग प्रतिक्रिया करती हैं।ट्रांसफार्मर, इंडक्टर्स, स्विचिंग बिजली आपूर्ति, इलेक्ट्रिक मोटर और उच्च आवृत्ति बिजली प्रणालियों में ये अंतर विशेष रूप से महत्वपूर्ण हो जाते हैं।

सामान्य चुंबकीय कोर सामग्रियों की तुलना

सामग्री	आवृत्ति	रिश्तेदार मूल हानि	रिश्तेदार लागत	विशिष्ट अनुप्रयोग
सिलिकॉन स्टील	50-60 हर्ट्ज़	मध्यम	नीचा	उपयोगिता ट्रांसफार्मर, मोटरें
फेराइट	kHz-मेगाहर्ट्ज	नीचा	मध्यम	एसएमपीएस, आरएफ सर्किट, ईएमआई दमन
अनाकार धातु	50-400 हर्ट्ज़	बहुत कम	ऊँचा	ऊर्जा-कुशल ट्रांसफार्मर

जबकि सभी सामग्रियां चुंबकीय संचालन का समर्थन करती हैं, व्यावहारिक परिस्थितियों में उनका प्रदर्शन काफी भिन्न हो सकता है।सामग्री का चयन अक्सर केवल सैद्धांतिक प्रदर्शन के बजाय परिचालन आवश्यकताओं पर निर्भर करता है।

उदाहरण के लिएउपयोगिता ट्रांसफार्मर अक्सर इसकी लागत प्रभावशीलता और लंबे समय से स्थापित विश्वसनीयता के कारण सिलिकॉन स्टील का उपयोग करते हैं।उच्च-आवृत्ति बिजली आपूर्ति आमतौर पर फेराइट का उपयोग करती है क्योंकि इसका उच्च विद्युत प्रतिरोध एड़ी-वर्तमान नुकसान को कम करता है।ऊर्जा-कुशल ट्रांसफार्मर तेजी से अनाकार सामग्रियों का उपयोग करते हैं क्योंकि कम नुकसान से दीर्घकालिक प्रदर्शन में सुधार हो सकता है।इन ट्रेडऑफ़ को समझने से थर्मल व्यवहार, दक्षता लक्ष्यों और परिचालन आवश्यकताओं को संतुलित करने में मदद मिलती है।

नरम बनाम कठोर चुंबकीय सामग्री

चुंबकीय सामग्रियों को आम तौर पर नरम और कठोर श्रेणियों में विभाजित किया जाता है, जो इस आधार पर होता है कि वे कितनी आसानी से चुंबकित और विचुंबकीय हो जाती हैं।

संपत्ति	मुलायम चुंबकीय सामग्री	कठिन चुंबकीय सामग्री
ज़बरदस्ती	नीचा	ऊँचा
हिस्टैरिसीस हानि	निचला	उच्चतर
मुख्य उपयोग	ट्रांसफार्मर	स्थायी चुम्बक
डेटा प्रतिधारण	नीचा	ऊँचा

नरम चुंबकीय सामग्री अपेक्षाकृत कम ऊर्जा इनपुट के साथ चुंबकीय स्थिति को तेजी से बदल सकती है।इन्हें ट्रांसफार्मर और इंडक्टर्स में प्राथमिकता दी जाती है जहां बार-बार चुंबकीय चक्रण होता है।

कठोर चुंबकीय सामग्री विचुंबकीकरण का विरोध करती है और लंबे समय तक चुंबकीय गुणों को बरकरार रखती है।इन सामग्रियों का उपयोग आमतौर पर स्थायी चुंबक और चुंबकीय भंडारण प्रणालियों में किया जाता है।

व्यावहारिक चयन संबंधी विचार

चुंबकीय कोर सामग्री का चयन करने में न्यूनतम हिस्टैरिसीस हानि वाले विकल्प को चुनने से कहीं अधिक शामिल है।सामग्री का चयन व्यावहारिक विचारों जैसे ऑपरेटिंग आवृत्ति, थर्मल स्थितियों, दक्षता लक्ष्य, आकार की कमी, बिजली प्रबंधन आवश्यकताओं और समग्र लागत पर भी निर्भर करता है।ये कारक सामूहिक रूप से विशिष्ट अनुप्रयोगों के लिए प्रदर्शन, विश्वसनीयता और उपयुक्तता को प्रभावित करते हैं।

उदाहरण के लिए, एक उच्च-आवृत्ति स्विचिंग बिजली आपूर्ति आम तौर पर तेजी से स्विचिंग के दौरान कम नुकसान के कारण फेराइट कोर से लाभान्वित होती है।इस बीच, मानक ग्रिड आवृत्तियों पर काम करने वाले उपयोगिता ट्रांसफार्मर लागत दक्षता और सिद्ध विश्वसनीयता के कारण सिलिकॉन स्टील का उपयोग जारी रख सकते हैं।

सामग्री का चयन सीधे दीर्घकालिक दक्षता, थर्मल व्यवहार और समग्र सिस्टम प्रदर्शन को प्रभावित करता है।इन ट्रेडऑफ़ को समझने से आप उन चुंबकीय सामग्रियों को चुन सकते हैं जो एप्लिकेशन आवश्यकताओं से बेहतर मेल खाती हैं।

सेमीकंडक्टर उपकरणों में हिस्टैरिसीस

चित्र 6. स्विचिंग अनुप्रयोगों में प्रयुक्त SCR और TRIAC डिवाइस

थाइरिस्टर अर्धचालक स्विचिंग उपकरण हैं जो उच्च-वोल्टेज और उच्च-वर्तमान अनुप्रयोगों के लिए डिज़ाइन किए गए हैं।पारंपरिक ट्रांजिस्टर के विपरीत, जो संकेतों को नियंत्रित करने के लिए लगातार प्रतिक्रिया करते हैं, थाइरिस्टर एक लैचिंग तंत्र का उपयोग करते हैं जो सक्रियण के बाद डिवाइस को प्रवाहकीय रहने की अनुमति देता है।

यह ऑपरेटिंग व्यवहार एक मेमोरी विशेषता बनाता है क्योंकि डिवाइस आउटपुट आंशिक रूप से इसकी पिछली स्थिति पर निर्भर करता है।एक बार ट्रिगर होने के बाद, संचालन तब तक जारी रहता है जब तक परिचालन की स्थिति विशिष्ट विद्युत सीमा से नीचे नहीं आ जाती।

लैचिंग व्यवहार कैसे काम करता है

उपकरण जैसे सिलिकॉन नियंत्रित रेक्टीफायर्स (एससीआर) और TRIACs वर्तमान विशेषताओं को लैचिंग और होल्ड करने पर भरोसा करें।

गेट पल्स प्राप्त करने के बाद, डिवाइस एक प्रवाहकीय स्थिति में प्रवेश करता है और गेट सिग्नल हटा दिए जाने पर भी काम करना जारी रखता है।होल्डिंग-करंट सीमा के नीचे करंट कम होने के बाद ही चालन रुकता है।

क्योंकि सक्रियण और निष्क्रियता विभिन्न विद्युत स्थितियों के तहत होती है, थाइरिस्टर हिस्टैरिसीस के समान व्यवहार प्रदर्शित करते हैं।

प्रदर्शन को प्रभावित करने वाले प्रमुख पैरामीटर

• लैचिंग करंट: ट्रिगरिंग के तुरंत बाद न्यूनतम करंट की आवश्यकता होती है।

• होल्डिंग करंट: चालन बनाए रखने के लिए न्यूनतम करंट की आवश्यकता होती है।

• गेट ट्रिगर करंट: डिवाइस को सक्रिय करने के लिए आवश्यक करंट।

• ब्लॉकिंग वोल्टेज: अधिकतम ऑफ-स्टेट वोल्टेज क्षमता।

उदाहरण उपकरण चयन परिदृश्य

आवेदन	सुझाव दिया युक्ति	कारण
पंखे की गति नियंत्रक	बीटी136 ट्राइएसी	द्विदिश एसी स्विचिंग क्षमता
औद्योगिक मोटर नियंत्रण	TYN612 एससीआर	उच्च वोल्टेज और करंट संभालने की क्षमता
शैक्षिक सर्किट	टीआईसी106 एससीआर	सरल कम-शक्ति संचालन और अभिगम्यता

चयन प्रक्रिया अक्सर इस बात पर निर्भर करती है कि डिवाइस ऑपरेटिंग वातावरण के साथ कैसे इंटरैक्ट करता है।

उदाहरण के लिए, एक घरेलू पंखे की गति नियंत्रक या लाइट डिमर का आमतौर पर उपयोग किया जाता है बीटी136 ट्राइएसी क्योंकि इसकी द्विदिशात्मक स्विचिंग क्षमता एसी नियंत्रण को सरल बनाती है।चूंकि दोनों दिशाओं में प्रत्यावर्ती धारा प्रवाहित होती है, एक टीआरआईएसी अतिरिक्त स्विचिंग घटकों की आवश्यकता के बिना एसी चक्र के दोनों हिस्सों के दौरान संचालन कर सकता है।यह विशेषता सर्किट जटिलता को कम करती है और कॉम्पैक्ट उपभोक्ता इलेक्ट्रॉनिक्स में कार्यान्वयन को अधिक व्यावहारिक बनाती है।

इसके बजाय औद्योगिक मोटर-नियंत्रण प्रणालियाँ इसका पक्ष ले सकती हैं TYN612 एससीआर, जिसे उच्च बिजली स्थितियों और अधिक मांग वाले ऑपरेटिंग वातावरण को संभालने के लिए डिज़ाइन किया गया है।बड़े वर्तमान भार और बिजली विनियमन आवश्यकताओं वाले अनुप्रयोग अक्सर मजबूत स्विचिंग क्षमता और बेहतर मजबूती से लाभान्वित होते हैं।

शैक्षिक परियोजनाओं और कम-शक्ति नियंत्रण अनुप्रयोगों के लिए, टीआईसी106 एससीआर अपने सरल संचालन व्यवहार और प्रयोग के लिए पहुंच के कारण यह एक व्यावहारिक विकल्प बना हुआ है।इसका उपयोग अक्सर परिचयात्मक स्विचिंग सर्किट में किया जाता है जहां समझने और कार्यान्वयन में आसानी महत्वपूर्ण होती है।

यह एप्लिकेशन-आधारित दृष्टिकोण दर्शाता है कि डिवाइस का चयन न केवल विद्युत विशिष्टताओं पर बल्कि सिस्टम आवश्यकताओं, परिचालन स्थितियों और व्यावहारिक डिजाइन विचारों पर भी निर्भर करता है।

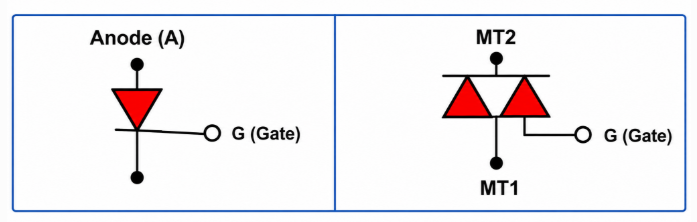

चित्र 7. SCR और TRIAC प्रतीक विभिन्न स्विचिंग संरचनाएँ दिखा रहे हैं

एससीआर बनाम ट्राइएसी

विशेषता	एससीआर	ट्राइक
वर्तमान दिशा	एक दिशा	दो दिशाएँ
एसी स्विचिंग	सीमित	बहुत बढ़िया
डीसी अनुप्रयोग	सामान्य	कम आम
शक्ति नियंत्रण	ऊँचा	मध्यम
विशिष्ट उपयोग	औद्योगिक प्रणालियाँ	वाणिज्यिक इलेक्ट्रॉनिक उपकरण

तुलनित्र और श्मिट ट्रिगर सर्किट में हिस्टैरिसीस

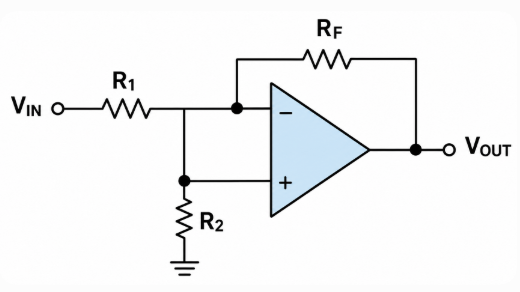

चित्र 8. हिस्टैरिसीस के लिए सकारात्मक प्रतिक्रिया का उपयोग करते हुए तुलनित्र सर्किट

तुलनित्र सर्किट इलेक्ट्रॉनिक्स में हिस्टैरिसीस के सबसे आम व्यावहारिक अनुप्रयोगों में से एक का प्रतिनिधित्व करते हैं।उनका उद्देश्य एक संदर्भ वोल्टेज के विरुद्ध एक इनपुट सिग्नल की तुलना करना और तुलना परिणाम के अनुसार एक आउटपुट उत्पन्न करना है।

वास्तविक सिस्टम अक्सर विद्युत शोर, तरंग और सिग्नल के उतार-चढ़ाव वाले वातावरण में काम करते हैं।इन स्थितियों के तहत, थ्रेशोल्ड स्तर के पास छोटे वी ariat आयन आउटपुट स्थिरता को प्रभावित कर सकते हैं।

हिस्टैरिसीस अलग-अलग स्विचिंग स्तर बनाकर थ्रेशोल्ड व्यवहार में सुधार करता है, जिससे तुलनित्र सर्किट बदलती सिग्नल स्थितियों के तहत अधिक विश्वसनीय रूप से संचालित हो सकते हैं।

तुलनित्र प्रदर्शन तुलना

पैरामीटर	बिना हिस्टैरिसीस	साथ हिस्टैरिसीस
गलत ट्रिगरिंग	बारम्बार	न्यूनतम
स्विचिंग स्थिरता	दहलीज के पास गरीब	स्थिर
रिले बकबक	सामान्य	दुर्लभ
शोर संवेदनशीलता	ऊँचा	कम हो गया
आउटपुट विश्वसनीयता	मध्यम	सुधार हुआ

तुलना दर्शाती है कि हिस्टैरिसीस का उपयोग आमतौर पर सेंसर इंटरफेस, एम्बेडेड सिस्टम और औद्योगिक नियंत्रण अनुप्रयोगों में क्यों किया जाता है।

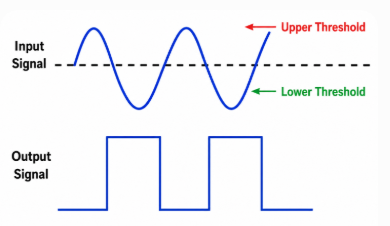

चित्र 9. ऊपरी और निचले थ्रेशोल्ड का उपयोग करके श्मिट ट्रिगर ऑपरेशन

श्मिट ट्रिगर ऑपरेशन को समझना

एक श्मिट ट्रिगर जानबूझकर हिस्टैरिसीस बनाने के लिए सकारात्मक प्रतिक्रिया का उपयोग करता है, इसलिए यह एकल थ्रेशोल्ड वोल्टेज पर स्विच नहीं करता है।इसके बजाय, यह दो अलग-अलग स्विचिंग बिंदुओं का उपयोग करता है: एक ऊपरी थ्रेशोल्ड वोल्टेज और एक निचला थ्रेशोल्ड वोल्टेज।यह सिग्नल ट्रांज़िशन को साफ़ और अधिक स्थिर बनाता है।व्यावहारिक एम्बेडेड सिस्टम में, श्मिट ट्रिगर्स को अक्सर सेंसर इंटरफेस और मैकेनिकल स्विच इनपुट में जोड़ा जाता है क्योंकि छोटे सिग्नल उतार-चढ़ाव, शोर, या संपर्क उछाल अन्यथा कई अनपेक्षित आउटपुट संक्रमण पैदा कर सकते हैं।

Op-Amp और पावर इलेक्ट्रॉनिक्स में हिस्टैरिसीस

परिचालन प्रवर्धक उनकी संवेदनशीलता और प्रवर्धन क्षमता के कारण सेंसिंग सिस्टम, सिग्नल प्रोसेसिंग और एनालॉग कंट्रोल सर्किट में व्यापक रूप से उपयोग किया जाता है।जब इनपुट सिग्नल धीरे-धीरे बदलते हैं या थ्रेशोल्ड स्थितियों के निकट संचालित होते हैं, तो छोटे उतार-चढ़ाव स्विचिंग स्थिरता को प्रभावित कर सकते हैं और अस्थिर आउटपुट व्यवहार पैदा कर सकते हैं।

प्रदर्शन में सुधार करने के लिए, ऑप-एम्प सर्किट अक्सर सकारात्मक प्रतिक्रिया नेटवर्क के माध्यम से हिस्टैरिसीस पेश करते हैं।यह दृष्टिकोण अलग-अलग सक्रियण और निष्क्रियकरण सीमाएँ बनाता है, जिससे बदलती इनपुट स्थितियों के तहत स्विचिंग व्यवहार को अधिक नियंत्रित रहने की अनुमति मिलती है।

हिस्टैरिसीस का एक व्यावहारिक उदाहरण सामने आता है स्मार्ट एयर कंडीशनिंग सिस्टम.

के लक्ष्य कमरे के तापमान वाले सिस्टम पर विचार करें 26°से.हिस्टैरिसीस विंडो के बिना, निर्धारित बिंदु के आसपास मामूली तापमान में उतार-चढ़ाव बार-बार कंप्रेसर ऑपरेशन को ट्रिगर कर सकता है।

उदाहरण परिचालन स्थितियों में कूलिंग सक्रियण शामिल है 28°से और शीतलन निष्क्रियकरण पर 24°से.

यह 4°से पृथक्करण एक हिस्टैरिसीस विंडो बनाता है जो अनावश्यक स्विचिंग गतिविधि को कम करता है और सिस्टम को स्थिति बदलने से पहले व्यापक तापमान सीमा पर काम करने की अनुमति देता है।

तुलनात्मक प्रणाली व्यवहार

नियंत्रण विधि	कंप्रेसर चक्र प्रति घंटा	प्रभाव
हिस्टैरिसीस के बिना	ऊँचा	कंप्रेसर घिसाव में वृद्धि और अस्थिर संचालन
4°C हिस्टैरिसीस विंडो के साथ	निचला	दक्षता में सुधार हुआ और कमी आई स्विचिंग गतिविधि

उपरोक्त मान निश्चित माप के बजाय तुलनात्मक परिचालन व्यवहार का प्रतिनिधित्व करते हैं क्योंकि स्विचिंग आवृत्ति कमरे के आकार, थर्मल स्थितियों, इन्सुलेशन गुणवत्ता और पर्यावरणीय कारकों के अनुसार भिन्न होती है।

फिर भी, तुलना एक महत्वपूर्ण डिज़ाइन सिद्धांत को प्रदर्शित करती है।संकीर्ण या अनुपस्थित हिस्टैरिसीस रेंज वाले सिस्टम बार-बार थ्रेशोल्ड स्थितियों के करीब स्विच कर सकते हैं, जिससे विद्युत तनाव बढ़ जाता है और दीर्घकालिक घटक जीवनकाल कम हो जाता है।चौड़ी ऑपरेटिंग खिड़कियाँ आम तौर पर साइकिल चालन की आवृत्ति को कम करती हैं और परिचालन स्थिरता में सुधार करती हैं।

व्यावहारिक प्रणालियों में, कम स्विचिंग गतिविधि ऊर्जा दक्षता में सुधार कर सकती है, थर्मल तनाव को कम कर सकती है, और लंबे समय तक कंप्रेसर जीवन का समर्थन कर सकती है।समान नियंत्रण विधियों का व्यापक रूप से पर्यावरण प्रणालियों, औद्योगिक तापमान विनियमन और उपभोक्ता इलेक्ट्रॉनिक्स में उपयोग किया जाता है जहां स्थिर सीमा व्यवहार महत्वपूर्ण है।

यह उदाहरण दर्शाता है कि हिस्टैरिसीस न केवल सर्किट व्यवहार को बल्कि वास्तविक दुनिया प्रणाली के प्रदर्शन और दीर्घकालिक विश्वसनीयता को भी प्रभावित करता है।

हिस्टैरिसीस का मापन और लक्षण वर्णन

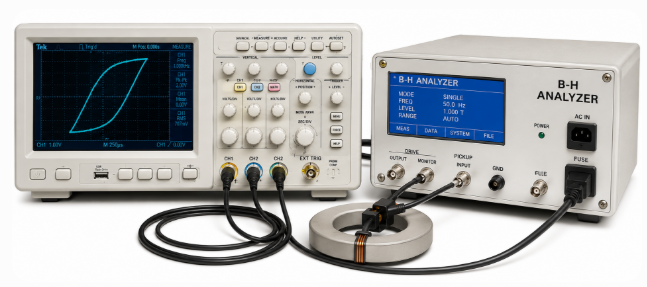

चित्र 10. हिस्टैरिसीस मापन के लिए ऑसिलोस्कोप और बी-एच विश्लेषक

हिस्टैरिसीस को मापने से यह मूल्यांकन करने में मदद मिलती है कि बदलती परिचालन स्थितियों के तहत घटक कैसे व्यवहार करते हैं।केवल यह पहचानने के बजाय कि क्या हिस्टैरिसीस मौजूद है, माप यह भी निर्धारित करते हैं कि यह स्विचिंग व्यवहार, दक्षता और दीर्घकालिक प्रदर्शन को कितनी दृढ़ता से प्रभावित करता है।

विश्लेषण की जा रही प्रणाली के आधार पर विभिन्न उपकरणों का उपयोग किया जाता है:

• ऑसिलोस्कोप - तुलनित्र और श्मिट ट्रिगर जैसे सर्किट में स्विचिंग थ्रेशोल्ड और सिग्नल व्यवहार की कल्पना करें।

• बी-एच कर्व एनालाइजर - जबरदस्ती, रेटेंटिविटी और हिस्टैरिसीस हानियों को मापकर चुंबकीय सामग्रियों का मूल्यांकन करते हैं।

• चुंबकीय लक्षण वर्णन प्रणालियाँ - अनुसंधान और भंडारण प्रौद्योगिकियों में चुंबकीय व्यवहार का अध्ययन करती हैं।

• स्वचालित परीक्षण प्रणालियाँ - पुनरावृत्ति और बड़े पैमाने पर घटक परीक्षण में सुधार।

सामान्य मापों में शामिल हैं:

• ज़बरदस्ती - अवशिष्ट चुंबकत्व को हटाने के लिए आवश्यक चुंबकीय क्षेत्र की ताकत

• धारणशीलता - क्षेत्र हटाने के बाद शेष चुम्बकत्व

• हिस्टैरिसीस रेंज - स्विचिंग थ्रेशोल्ड के बीच अलगाव

• स्विचिंग थ्रेशोल्ड - वे मान जो स्थिति परिवर्तन को ट्रिगर करते हैं

माप परिणाम सीधे सामग्री चयन और सिस्टम डिज़ाइन को प्रभावित करते हैं।अत्यधिक हिस्टैरिसीस नुकसान से गर्मी उत्पादन में वृद्धि हो सकती है, जबकि खराब चयनित थ्रेशोल्ड से परिचालन स्थिरता कम हो सकती है।

इलेक्ट्रॉनिक डिज़ाइन में हिस्टैरिसीस का अनुकूलन

हिस्टैरिसीस बनाम गैर-हिस्टेरेटिक सिस्टम

विशेषता	हिस्टैरिसीस	गैर-हिस्टेरेटिक
शोर प्रतिरक्षा	ऊँचा	नीचा
स्थिरता	बेहतर	कम स्थिर
स्विचिंग आवृत्ति	निचला	उच्चतर
संवेदनशीलता	निचला	उच्चतर
मिथ्या ट्रिगर करने वाला	कम हो गया	अधिक सामान्य
दीर्घकालिक विश्वसनीयता	बेहतर	कम हो गया

यह तुलना दर्शाती है कि हिस्टैरिसीस को जानबूझकर कई व्यावहारिक प्रणालियों में क्यों पेश किया जाता है।

कई कारक हिस्टैरिसीस व्यवहार को प्रभावित करते हैं, जिनमें विद्युत शोर, ऑपरेटिंग तापमान, लोड वी ariat आयन, स्विचिंग गति, थर्मल स्थितियां और प्रतिक्रिया आवश्यकताएं शामिल हैं।आदर्श डिज़ाइन संतुलन विशिष्ट अनुप्रयोग और ऑपरेटिंग वातावरण पर निर्भर करता है।

चुनौतियाँ और भविष्य के अनुसंधान दिशाएँ

यद्यपि हिस्टैरिसीस सिस्टम व्यवहार में सुधार करता है, यह डिज़ाइन संबंधी चुनौतियाँ भी पैदा कर सकता है क्योंकि उपकरण छोटे हो जाते हैं और उच्च गति पर काम करते हैं।

हिस्टैरिसीस से जुड़ी वर्तमान चुनौतियों में चुंबकीय प्रणालियों में ऊर्जा हानि, गर्मी उत्पादन, सामग्री उम्र बढ़ने के प्रभाव, मॉडलिंग जटिलता और उच्च परिचालन आवृत्तियों पर बढ़ी हुई हानि शामिल हैं।ये सीमाएँ समग्र दक्षता, विश्वसनीयता और दीर्घकालिक सिस्टम प्रदर्शन को प्रभावित कर सकती हैं।

कम नुकसान वाली चुंबकीय सामग्री, एआई-सहायता अनुकूलन तकनीकों, स्पिंट्रोनिक मेमोरी प्रौद्योगिकियों, अनुकूली हिस्टैरिसीस नियंत्रण विधियों और उन्नत अर्धचालक प्रणालियों का पता लगाने के लिए चल रहे शोध जारी हैं।इन विकासों का उद्देश्य दक्षता में सुधार करना, घाटे को कम करना और अधिक बुद्धिमान सिस्टम व्यवहार का समर्थन करना है।

भविष्य के इलेक्ट्रॉनिक सिस्टम तेजी से अनुकूली हिस्टैरिसीस तकनीकों को अपना सकते हैं जो बदलती परिस्थितियों के अनुसार स्वचालित रूप से ऑपरेटिंग व्यवहार को समायोजित करते हैं।जैसे-जैसे उपकरण गति और जटिलता में आगे बढ़ते रहेंगे, इलेक्ट्रॉनिक सिस्टम डिज़ाइन में कुशल हिस्टैरिसीस नियंत्रण एक महत्वपूर्ण विचार बना रहेगा।

निष्कर्ष

हिस्टैरिसीस स्थिरता में सुधार और अवांछित स्विचिंग व्यवहार को कम करके इलेक्ट्रॉनिक सिस्टम को अधिक विश्वसनीय रूप से संचालित करने में मदद करता है।इसका व्यापक रूप से चुंबकीय सामग्री, अर्धचालक उपकरणों, नियंत्रण प्रणालियों और पावर इलेक्ट्रॉनिक्स में उपयोग किया जाता है जहां परिचालन की स्थिति लगातार बदलती रहती है।यद्यपि यह कुछ अनुप्रयोगों में ऊर्जा हानि ला सकता है, उचित हिस्टैरिसीस डिज़ाइन दक्षता और दीर्घकालिक प्रदर्शन में सुधार कर सकता है।हिस्टैरिसीस को समझने से सर्किट डिजाइन और सिस्टम अनुकूलन में बेहतर निर्णय लेने की अनुमति मिलती है।
