लैचिंग बनाम नॉन-लैचिंग रिले: कौन सा बेहतर है?
2026-04-27 110

रिले विद्युत सर्किट को सुरक्षित और कुशलतापूर्वक नियंत्रित करने के लिए उपयोग किए जाने वाले महत्वपूर्ण घटक हैं।वे मोटर, लाइट और उपकरणों जैसे बड़े उपकरणों को स्विच करने के लिए एक छोटे सिग्नल की अनुमति देते हैं।कई प्रणालियों में, सही प्रकार के रिले का चयन पूरे सर्किट के काम करने के तरीके को प्रभावित कर सकता है।यह आलेख लैचिंग और नॉन-लैचिंग रिले के बीच अंतर बताता है, वे कैसे काम करते हैं, और आपको प्रत्येक का उपयोग कब करना चाहिए।इसमें वास्तविक अनुप्रयोगों में रिले का सही ढंग से उपयोग करने में मदद करने के लिए वायरिंग, सामान्य गलतियाँ और समस्या निवारण युक्तियाँ भी शामिल हैं।

कैटलॉग

चित्र 1. लैचिंग बनाम नॉन-लैचिंग रिले

रिले क्या है?

ए रिले एक है विद्युत चालित स्विच जो एक छोटे विद्युत संकेत को बड़े और अधिक शक्तिशाली सर्किट को सुरक्षित रूप से नियंत्रित करने की अनुमति देता है।यह एक कॉइल में एक छोटा करंट भेजकर काम करता है, जो एक चुंबकीय बल बनाता है जो आंतरिक संपर्कों को दूसरे सर्किट को खोलने या बंद करने के लिए प्रेरित करता है।यह माइक्रोकंट्रोलर या स्विच जैसे सरल उपकरणों को सीधे उच्च वोल्टेज को संभाले बिना उच्च-शक्ति वाले उपकरणों जैसे मोटर, लाइट या उपकरणों को नियंत्रित करने की अनुमति देता है।रिले की एक विशेषता है विद्युत अलगाव, जो नियंत्रण पक्ष को लोड पक्ष से अलग रखता है और संवेदनशील भागों को क्षति से बचाने में मदद करता है।रिले में आमतौर पर सामान्य रूप से खुले (एनओ) या सामान्य रूप से बंद (एनसी) संपर्क होते हैं, जो परिभाषित करते हैं कि सर्किट डिफ़ॉल्ट रूप से बंद है या चालू है।

यह समझने के लिए कि वास्तविक अनुप्रयोगों में रिले कैसे काम करते हैं, आइए दो मुख्य प्रकारों पर नज़र डालें: लैचिंग रिले और नॉन-लैचिंग रिले, और प्रत्येक कैसे काम करता है।

लैचिंग रिले क्या है और यह कैसे काम करता है?

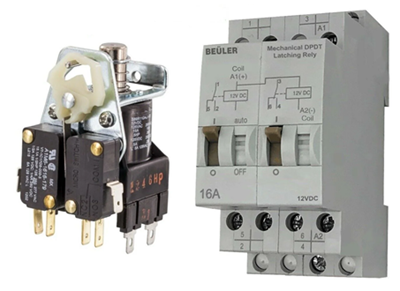

चित्र 2. लैचिंग रिले उदाहरण

ए लैचिंग रिले एक रिले है जो बिजली हटाने के बाद भी चालू या बंद रहता है।यह “याद है"यह अंतिम स्थिति है, इसलिए इसे स्थिति में बनाए रखने के लिए आपको निरंतर शक्ति की आवश्यकता नहीं है।इसीलिए इसे a भी कहा जाता है बिस्टेबल रिले.

यहां बताया गया है कि यह कैसे काम करता है: आप रिले कॉइल को एक छोटा विद्युत पल्स भेजते हैं, और यह या तो चालू या बंद हो जाता है।अंदर, एक यांत्रिक कुंडी या एक छोटा चुंबक संपर्कों को जगह पर रखता है।एक बार जब यह स्विच हो जाता है, तो बिजली चले जाने पर भी यह वहीं रहता है।स्थिति को फिर से बदलने के लिए, आप बस एक और पल्स भेजें।

दो सामान्य प्रकार हैं.ए सिंगल-कॉइल लैचिंग रिले एक कुंडल का उपयोग करता है और धारा की दिशा के आधार पर स्थिति बदलता है।ए डुअल-कॉइल लैचिंग रिले दो कॉइल का उपयोग करता है, एक कॉइल का उपयोग इसे चालू करने के लिए किया जाता है, और दूसरे का उपयोग इसे बंद करने के लिए किया जाता है।डुअल-कॉइल डिज़ाइन को नियंत्रित करना आसान होता है और व्यावहारिक सर्किट में अधिक सामान्य होते हैं।जब आप ऊर्जा बचाना चाहते हैं या बिजली हानि के दौरान भी सेटिंग बनाए रखना चाहते हैं तो आप आमतौर पर लैचिंग रिले का उपयोग करेंगे।

हालाँकि, इसमें विचार करने योग्य कुछ बातें भी हैं।नियंत्रण सर्किट थोड़ा अधिक जटिल हो सकता है, और आपको यह सुनिश्चित करना होगा कि इसकी स्थिति बदलने के लिए सही सिग्नल भेजा गया है।

नॉन-लैचिंग रिले क्या है यह कैसे काम करता है?

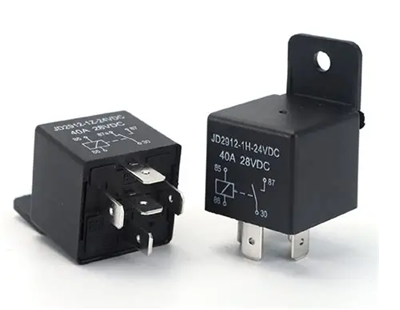

चित्र 3. ऑटोमोटिव नॉन-लैचिंग रिले

ए नॉन-लैचिंग रिले एक रिले है जो केवल तभी चालू रहता है जब आप बिजली की आपूर्ति कर रहे हों।एक बार जब बिजली हटा दी जाती है, तो यह स्वचालित रूप से अपनी मूल स्थिति में वापस आ जाती है।यह अपनी अंतिम स्थिति को संग्रहीत या याद नहीं रखता है।

यहां बताया गया है कि यह कैसे काम करता है: जब आप कॉइल पर बिजली लागू करते हैं, तो यह आंतरिक संपर्कों को खींचता है और सर्किट स्थिति को बदल देता है।लेकिन लैचिंग रिले के विपरीत, वहाँ है अंदर कोई लॉकिंग तंत्र नहीं.इसलिए जब बिजली बंद हो जाती है, तो चुंबकीय बल गायब हो जाता है, और एक अंतर्निर्मित स्प्रिंग संपर्कों को उनकी डिफ़ॉल्ट स्थिति में वापस धकेल देता है।

आप देखेंगे कि यह हमेशा अपने डिफ़ॉल्ट व्यवहार का पालन करता है।सामान्य रूप से खुला (NO) रिले तब तक बंद रहता है जब तक आप इसे चालू नहीं करते, जबकि सामान्य रूप से बंद (NC) रिले तब तक चालू रहता है जब तक आप इसे सक्रिय नहीं करते।

आप आमतौर पर एक नॉन-लैचिंग रिले का उपयोग तब करेंगे जब डिवाइस को केवल बिजली मौजूद होने पर चलने की आवश्यकता होती है, जैसे मोटर, पंखे, या नियंत्रण प्रणाली में जो बिजली कट जाने पर तुरंत बंद हो जाना चाहिए।इसका उपयोग करना आसान है, लेकिन अगर आप इसे सक्रिय रखना चाहते हैं तो इसे निरंतर बिजली की आवश्यकता होती है।

लैचिंग बनाम नॉन-लैचिंग रिले: मुख्य अंतर

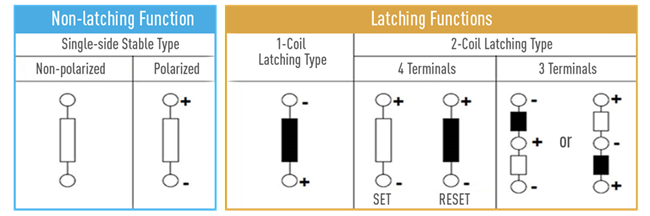

चित्र 4. लैचिंग बनाम नॉन-लैचिंग रिले फ़ंक्शन

अब जब आपने देख लिया है कि दोनों कैसे काम करते हैं, तो यहां उनके बीच सरल तुलना दी गई है ताकि आप तेजी से चयन कर सकें।

एक लैचिंग रिले बिजली हटा दिए जाने पर भी अपनी अंतिम स्थिति बनाए रखता है, जबकि एक गैर-लैचिंग रिले केवल बिजली लागू होने पर ही सक्रिय रहता है।यह एक अंतर प्रभावित करता है कि वे कैसे व्यवहार करते हैं, वे कितनी शक्ति का उपयोग करते हैं और आपको उनका उपयोग कहाँ करना चाहिए।यहाँ एक स्पष्ट तुलना है:

राज्य स्मृति

- एक लैचिंग रिले अपनी अंतिम चालू या बंद स्थिति को याद रखता है।
- एक नॉन-लैचिंग रिले हमेशा अपनी डिफ़ॉल्ट स्थिति में लौट आती है।

बिजली की आवश्यकता

- एक लैचिंग रिले को स्विच करते समय केवल बिजली की आवश्यकता होती है।
- एक नॉन-लैचिंग रिले को चालू रहने के लिए निरंतर बिजली की आवश्यकता होती है।

ऊर्जा दक्षता

- लैचिंग रिले अधिक ऊर्जा-कुशल हैं, खासकर बैटरी सिस्टम के लिए।
- नॉन-लैचिंग रिले समय के साथ अधिक बिजली की खपत करते हैं।

नियंत्रण विधि

- लैचिंग रिले को पल्स सिग्नल की आवश्यकता होती है (कभी-कभी अलग से चालू/बंद नियंत्रण)।
- नॉन-लैचिंग रिले सरल हैं, बस सक्रिय करने के लिए बिजली लगाएं।

असफल व्यवहार

- बिजली हानि के दौरान लैचिंग रिले अपनी अंतिम स्थिति में रहती हैं।
- बिजली चले जाने पर नॉन-लैचिंग रिले रीसेट हो जाते हैं (कुछ सिस्टम के लिए सुरक्षित)।

विशिष्ट अनुप्रयोग

- लैचिंग रिले का उपयोग स्मार्ट डिवाइस, मेमोरी सर्किट और कम-पावर सिस्टम में किया जाता है।
- नॉन-लैचिंग रिले का उपयोग मोटरों, उपकरणों और प्रणालियों में किया जाता है जिन्हें बिजली कटौती होने पर बंद कर देना चाहिए।

लैचिंग रिले और नॉन-लैचिंग रिले के फायदे और नुकसान

लैचिंग रिले

लाभ:

• बहुत कम बिजली का उपयोग करता है क्योंकि इसे केवल स्विच करते समय बिजली की आवश्यकता होती है

• बिजली चले जाने के दौरान भी अपनी अंतिम स्थिति को याद रखता है

• बैटरी चालित और ऊर्जा-बचत प्रणालियों के लिए बढ़िया

• समय के साथ गर्मी और बिजली की बर्बादी को कम करता है

नुकसान:

• नियंत्रण थोड़ा अधिक जटिल हो सकता है (पल्स या डुअल-कॉइल नियंत्रण)

• आपको अपने सिस्टम में इसकी वर्तमान स्थिति को ट्रैक करने की आवश्यकता है

• यदि आप चाहते हैं कि बिजली ख़त्म होने के बाद सिस्टम स्वचालित रूप से रीसेट हो जाए तो यह आदर्श नहीं है

नॉन-लैचिंग रिले

लाभ:

• प्रयोग करने में आसान, सक्रिय करने के लिए बस पावर लगाएं

• पूर्वानुमेय व्यवहार (हमेशा डिफ़ॉल्ट स्थिति पर लौटता है)

• असफल-सुरक्षित प्रणालियों के लिए बेहतर जहां ऑफ स्थिति अधिक सुरक्षित है

• अधिकांश सर्किटों में डिजाइन और नियंत्रण करना आसान है

नुकसान

• चालू रहने के लिए निरंतर बिजली की आवश्यकता होती है

• समय के साथ अधिक ऊर्जा की खपत होती है

• लंबे ऑपरेशन में अधिक गर्मी उत्पन्न कर सकता है

आपको नॉन-लैचिंग और लैचिंग रिले का उपयोग कब करना चाहिए?

लैचिंग और नॉन-लैचिंग रिले के बीच चयन करना इस बात पर निर्भर करता है कि आप अपने सिस्टम को बिजली लागू होने के दौरान और उसके बाद कैसा व्यवहार करना चाहते हैं।

आपको करना चाहिए लैचिंग रिले का उपयोग करें जब तुम चाहो बिजली बचाएं या अंतिम स्थिति बनाए रखें बिजली चले जाने के बाद भी.यह बैटरी से चलने वाले उपकरणों, स्मार्ट होम स्विच और सिस्टम के लिए एक अच्छा विकल्प है, जिन्हें यह याद रखना होगा कि वे चालू थे या बंद थे।चूँकि इसे स्विच करते समय केवल बिजली की आवश्यकता होती है, यह समय के साथ ऊर्जा के उपयोग को कम करने में मदद करता है।यह उन स्थितियों में भी उपयोगी है जहां आप चाहते हैं कि बिजली बाधित होने के बाद भी उपकरण अपनी अंतिम स्थिति में काम करता रहे।

दूसरी ओर, आपको करना चाहिए एक नॉन-लैचिंग रिले का उपयोग करें जब आप सिस्टम चाहते हैं केवल तभी काम करें जब बिजली मौजूद हो.इसका उपयोग मोटरों, पंखों, उपकरणों और औद्योगिक नियंत्रण प्रणालियों में किया जाता है जहां बिजली चले जाने पर उपकरण को तुरंत बंद कर देना चाहिए।यह इसे कई अनुप्रयोगों के लिए एक सुरक्षित विकल्प बनाता है क्योंकि यह स्वचालित रूप से अपनी डिफ़ॉल्ट स्थिति में वापस आ जाता है।इसे नियंत्रित करना भी आसान है क्योंकि इसे सक्रिय करने के लिए आपको केवल शक्ति लगाने की आवश्यकता है।

लैचिंग और नॉन-लैचिंग रिले के बीच चयन कैसे करें

यदि आप इस बात पर ध्यान केंद्रित करते हैं कि आपके सिस्टम को कैसे व्यवहार करना है तो सही रिले चुनना जटिल नहीं है।

पहले सोचो बिजली के उपयोग के बारे में.यदि आपका प्रोजेक्ट बैटरी पर चलता है या आप ऊर्जा बचाना चाहते हैं, तो लैचिंग रिले बेहतर विकल्प है क्योंकि यह केवल स्विच करते समय बिजली का उपयोग करता है।यदि बिजली की खपत चिंता की बात नहीं है, एक नॉन-लैचिंग रिले ठीक काम कर सकता है।

अगला, विचार करें कि बिजली हानि के दौरान क्या होना चाहिए.यदि आप चाहते हैं कि उपकरण अपनी अंतिम स्थिति में रहे, तो लैचिंग रिले का उपयोग करें।यदि आप चाहते हैं कि सुरक्षा के लिए सिस्टम स्वचालित रूप से बंद हो जाए या रीसेट हो जाए, तो नॉन-लैचिंग रिले सुरक्षित विकल्प है।

आप भी देखिये नियंत्रण जटिलता.लैचिंग रिले को पल्स सिग्नल या अलग ऑन/ऑफ नियंत्रण की आवश्यकता हो सकती है, जो डिज़ाइन को थोड़ा अधिक जटिल बनाता है।नॉन-लैचिंग रिले सरल हैं क्योंकि आप उन्हें सक्रिय रखने के लिए केवल बिजली का उपयोग करते हैं।

एक अन्य कारक है आवेदन का प्रकार.स्मार्ट उपकरणों, मेमोरी-आधारित सिस्टम या ऊर्जा-कुशल डिज़ाइन के लिए, लैचिंग रिले का उपयोग किया जाता है।मोटरों, उपकरणों और औद्योगिक प्रणालियों के लिए जिन्हें केवल बिजली से चलने पर ही चलना चाहिए, नॉन-लैचिंग रिले अधिक उपयुक्त हैं।

लैचिंग और नॉन-लैचिंग रिले के बीच वायरिंग अंतर

वायरिंग में अंतर मुख्य रूप से इस बात से आता है कि प्रत्येक रिले को कैसे नियंत्रित किया जाता है।

ए नॉन-लैचिंग रिले तार लगाना आसान है.आप स्विच या नियंत्रण सिग्नल के माध्यम से कॉइल को पावर स्रोत से जोड़ते हैं।जब बिजली लागू की जाती है, तो रिले सक्रिय हो जाता है।जब बिजली हटा दी जाती है, तो यह बंद हो जाती है।लोड COM, NO, या NC संपर्कों के माध्यम से जुड़ा हुआ है, यह इस बात पर निर्भर करता है कि आप सर्किट को कैसे व्यवहार करना चाहते हैं।यह सेटअप सीधा है क्योंकि इसे चालू रखने के लिए आपको केवल एक नियंत्रण रेखा की आवश्यकता है।

ए लैचिंग रिले इसे अलग तरह से तार दिया जाता है क्योंकि इसे चालू करने के लिए एक सिग्नल और बंद करने के लिए दूसरे सिग्नल की आवश्यकता होती है।डुअल-कॉइल लैचिंग रिले में, आपके पास दो अलग-अलग इनपुट होते हैं, एक कॉइल SET (चालू करें) के लिए और दूसरा RESET (बंद करें) के लिए।प्रत्येक कुंडल एक छोटी पल्स द्वारा चालू होता है।सिंगल-कॉइल लैचिंग रिले में, वायरिंग ध्रुवता पर निर्भर करती है, जिसका अर्थ है कि करंट की दिशा यह निर्धारित करती है कि यह चालू है या बंद।यह नॉन-लैचिंग रिले की तुलना में वायरिंग को थोड़ा अधिक जटिल बनाता है।

रिले का उपयोग करते समय सामान्य गलतियाँ

यहां सबसे आम गलतियाँ हैं जिनसे आपको रिले का उपयोग करते समय बचना चाहिए:

गलत रिले प्रकार का चयन करना - नॉन-लैचिंग रिले (या इसके विपरीत) के बजाय लैचिंग रिले का उपयोग करने से सिस्टम गलत तरीके से व्यवहार कर सकता है।

ग़लत वायरिंग (एनओ और एनसी भ्रम) - सामान्य रूप से खुले (एनओ) और सामान्य रूप से बंद (एनसी) संपर्कों को मिलाने से डिवाइस गलत समय पर चालू या बंद हो सकता है।

ग़लत रिले रेटिंग का उपयोग करना - यदि रिले को आपके वोल्टेज या करंट के लिए रेट नहीं किया गया है, तो संपर्क ज़्यादा गरम हो सकते हैं, जल सकते हैं या विफल हो सकते हैं।

कॉइल पर कोई फ्लाईबैक डायोड नहीं - डायोड को छोड़ने से वोल्टेज स्पाइक्स हो सकता है जो आपके माइक्रोकंट्रोलर या नियंत्रण सर्किट को नुकसान पहुंचा सकता है।

नॉन-लैचिंग रिले को बहुत देर तक चालू रखना - निरंतर बिजली से उच्च ऊर्जा उपयोग और अतिरिक्त गर्मी हो सकती है।

उचित अलगाव और सुरक्षा की अनदेखी करना - इससे शोर की समस्या हो सकती है या संवेदनशील इलेक्ट्रॉनिक घटकों को नुकसान हो सकता है।

रिले समस्याओं का निवारण

यदि आपका रिले ठीक से काम नहीं कर रहा है, तो यहां कुछ सामान्य समस्याएं हैं और आप उन्हें कैसे जांच सकते हैं:

रिले क्लिक नहीं कर रहा (कोई स्विचिंग ध्वनि नहीं) - जांचें कि कॉइल को बिजली मिल रही है या नहीं।वोल्टेज सत्यापित करने के लिए मल्टीमीटर का उपयोग करें।यदि कोई वोल्टेज नहीं है, तो समस्या नियंत्रण सर्किट या वायरिंग में हो सकती है।

रिले क्लिक करता है लेकिन लोड स्विच नहीं करता है - संपर्क क्षतिग्रस्त या घिसे हुए हो सकते हैं।यह भी जांचें कि लोड वायरिंग COM, NO, या NC से सही ढंग से जुड़ी हुई है या नहीं।

रिले चालू या बंद अटका हुआ है - यह वेल्डेड संपर्कों या यांत्रिक विफलता के कारण हो सकता है।लैचिंग रिले में, यह भी जांचें कि क्या सही पल्स सिग्नल भेजा जा रहा है।

रुक-रुक कर होने वाला ऑपरेशन (कभी-कभी काम करता है) - ढीले तार, ख़राब कनेक्शन, या अस्थिर बिजली आपूर्ति इस समस्या का कारण बन सकती है।सभी टर्मिनलों और कनेक्शनों की जाँच करें।

ओवरहीटिंग रिले - इसका आमतौर पर मतलब है कि रिले अतिभारित है या बहुत अधिक करंट खींच रहा है।सुनिश्चित करें कि रिले रेटिंग आपके लोड से मेल खाती है।

नियंत्रण सर्किट ठीक से प्रतिक्रिया नहीं दे रहा है - यदि आप माइक्रोकंट्रोलर का उपयोग कर रहे हैं, तो फ्लाईबैक डायोड जैसे लापता घटकों या गलत सिग्नल स्तरों की जांच करें।

निष्कर्ष

लैचिंग और नॉन-लैचिंग रिले समान दिख सकते हैं, लेकिन वे बहुत अलग तरीके से व्यवहार करते हैं।जब आपको बिजली बचाने या अंतिम स्थिति बनाए रखने की आवश्यकता होती है तो एक लैचिंग रिले सबसे अच्छा होता है, जबकि एक गैर-लैचिंग रिले सरल नियंत्रण और स्वचालित रीसेट के लिए बेहतर होता है।यह समझकर कि प्रत्येक प्रकार कैसे काम करता है, साथ ही उनके फायदे, वायरिंग और सामान्य समस्याएं, आप अपने प्रोजेक्ट के लिए सही रिले चुन सकते हैं।अंत में, सही रिले का चयन करने से आपके सिस्टम में सुरक्षा, प्रदर्शन और विश्वसनीयता में सुधार करने में मदद मिलती है।
